产品概要：
关键词：
产品
所属分类：
产品详情

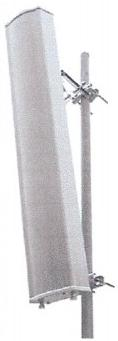

基站定向双极化固定下倾角天线
工作频段（MHz）
806~960
波束增益（dBi）
15
水平波瓣（°）
65±6
型号
JZD-F19G15DP65T0-M
工作频段(MHz)
806~880
880~960
接头类型
2×7/16 DIN阴头
极化方式
±45°
天线尺寸(mm)
1200×287×132
水平波瓣宽度(°)
天线净重(kg)
7.65
垂直波瓣宽度(°)
≥14
天线罩材质
UPVC
增益(dBi)
天线罩颜色
灰色
电下倾角(°)
0
机械倾角调整范围(°)
0~8
电下倾角精度(°)
±1
工作温度(℃)
-40～+60
交叉极化鉴别率(dB)
轴向≥15;±60⁰ ≥10
相对湿度
8%~98%
前后比(dB)
≥28
大气压(kpa)
70~106
电压驻波比
≤1.4
工作风速(km/h)
110
端口隔离度(dB)
天线外罩阻燃
GB8624-1997难燃1级
三阶互调 (@2×43dBm)
≤-107
摄冰厚度
10mm不被破坏
二阶传输互调 (@2×43dBm)
防护等级
IP65
上旁瓣抑制(dB)
≤-15
安装方式
抱杆安装
端口阻抗(Ω)
50
功率容限(W)
500
防雷保护
直流接地
包装材质
外包装采用双瓦楞纸，内部填充珍珠棉提供支撑及缓冲保护。
运输要求
天线在运输过程中应尽量避免较大的震动和碰撞，遵守箱外标志规定。
其他环境要求
防盐雾、防大气中二氧化硫腐蚀及防紫外线能力， 符合《GB/T14522-2008紫外光老化试验标准》要求。

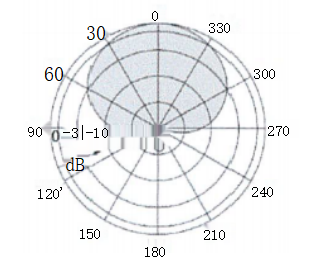

水 平 方 向 图

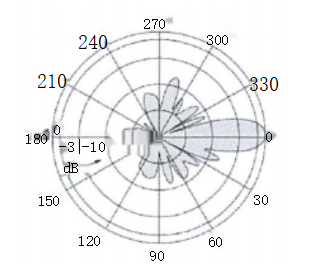

垂 直 方 向 图
